Реверс - инжиниринг
От физического образца к цифровой модели и производству. Восстанавливаем геометрию, дорабатываем конструкцию и готовим изделие к изготовлению.
Для первой оценки достаточно фотографий и описания задачи
Полный цикл обратного проектирования
Если изделие изношено, сломано или требует воспроизведения, а чертежей нет — восстановим его конструкцию. Объединим сканирование, CAD-моделирование и инженерную подготовку в одном процессе.
Восстановить, изменить повторить
Работаем с геометрией и назначением детали, чтобы подготовить её к следующему производственному циклу.
- Восстановление утраченных данных. Нет чертежей, а деталь необходимо повторить или модернизировать.
- Износ и повреждения. Оригинал изношен, имеет дефекты – мы восстанавливаем номинальную геометрию по изношенному образцу, возвращая посадочные места и функциональные поверхности к проектным значениям.
- Модернизация конструкции. Нужно не просто скопировать, а улучшить: усилить слабые места, изменить материал, оптимизировать массу.
- Переход на другую технологию. У вас литая деталь, а вы хотите печатать её на 3D-принтере, или наоборот – металлическая деталь переводится на пластиковое литьё. Мы перестраиваем модель под новую технологию.
- Снятие размеров с органических или сложных поверхностей. Лопатки, корпусные элементы, дизайнерские изделия, которые невозможно измерить вручную.
От образца до инженерного проекта
Три основных этапа и выпуск документации по запросу. Состав работ определяем после оценки объекта.
01
Основной этап

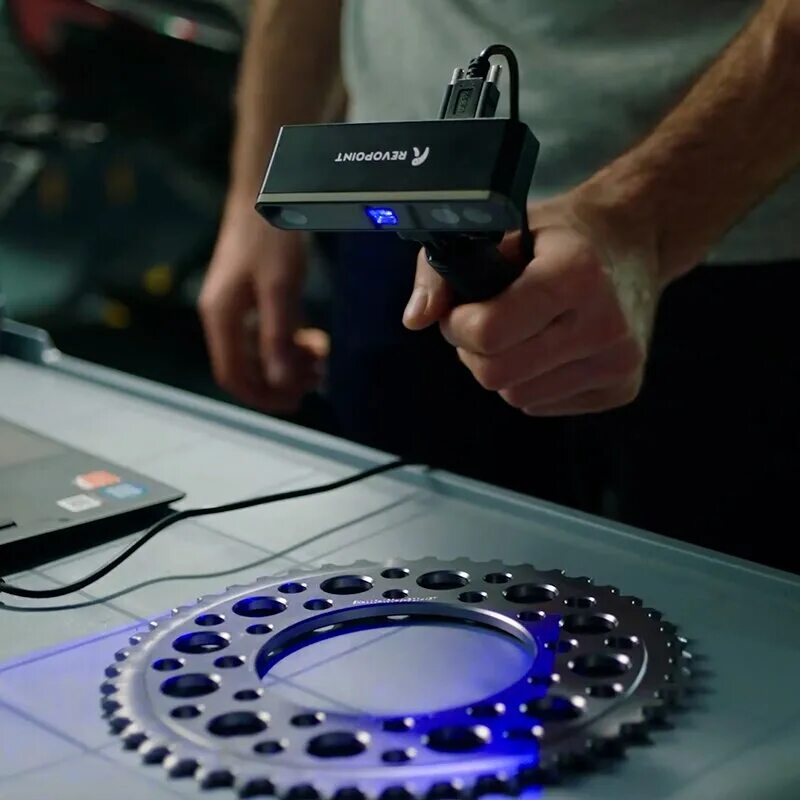

Подготовка и 3D-сканирование
Подбираем метод под размер объекта и требуемую точность: структурированный свет, лазер или сочетание методов. При необходимости матируем блестящие и тёмные поверхности.
Результат этапа
Полигональная сетка
Цифровая геометрия образца в STL.
02
Основной этап
Обработка данных и CAD-модель
Восстанавливаем плоскости, цилиндры, сопряжения и резьбы. Корректируем износ по сохранившейся геометрии и логике работы узла. Параметрическая модель с деревом построения — отдельная опция.
Результат этапа
Твердотельная модель
Инженерная геометрия для дальнейшего проектирования.
03
Основной этап
Доработка под производство
Анализируем технологичность: толщины стенок, зазоры, уклоны, радиусы и доступ инструмента. При необходимости усиливаем конструкцию рёбрами и меняем галтели.
Результат этапа
Подготовленная конструкция
Модель адаптирована под согласованный способ изготовления.
04
По запросу
Конструкторская документация
Готовим чертежи, спецификации и таблицы исполнений для передачи на производство. Альтернатива — аннотированная 3D-модель для бесчертёжного изготовления.
Результат этапа
Комплект КД
Состав и формат документации согласуем под вашу задачу.
Примеры реальных задач
- Восстановление редуктора редкой модели. Сканирование изношенной шестерни → восстановление эвольвентного профиля зуба → CAD-модель и изготовление новой шестерни из нейлона (PA12) на 3D-принтере.
- Кастомизация интерьера автомобиля. Сканирование посадочного места → обратное проектирование корпуса под нестандартную электронику → печать готового элемента.
- Переход с металла на пластик. Сканирование алюминиевого кронштейна → доработка геометрии под литьё из стеклонаполненного полиамида → замена дорогой фрезеровки на более дешёвое серийное литьё.
- Создание запасных частей для ретро-техники. Деталь больше не выпускается. Мы сканируем сохранившийся образец, восстанавливаем отсутствующие элементы по фотографиям и технической логике, выдаём модель и печатаем партию.
Стоимость и сроки
Цена реверс-инжиниринга складывается из трёх составляющих: сканирование, CAD-моделирование и доработка под технологию. Окончательная смета предоставляется после анализа объекта.
Ориентировочные сроки: от 1–2 дней (простые детали) до 2 недель (сложные корпусные сборки).
Мы готовы взять срочные заказы и выехать с оборудованием.
Готовы восстановить или улучшить вашу деталь?
Присылайте фотографии объекта, описание задачи и желаемый конечный результат. Проведём бесплатную оценку и предложим оптимальный путь от физического образца к производству.
